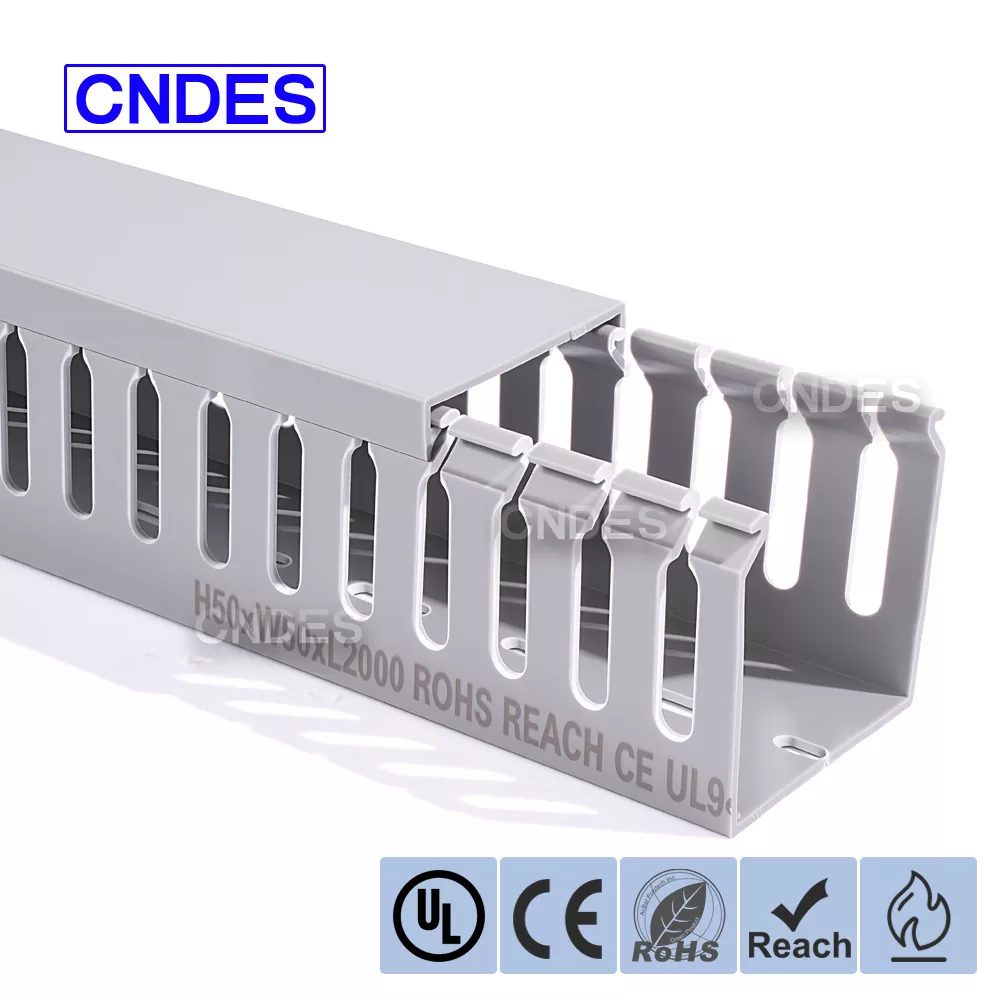

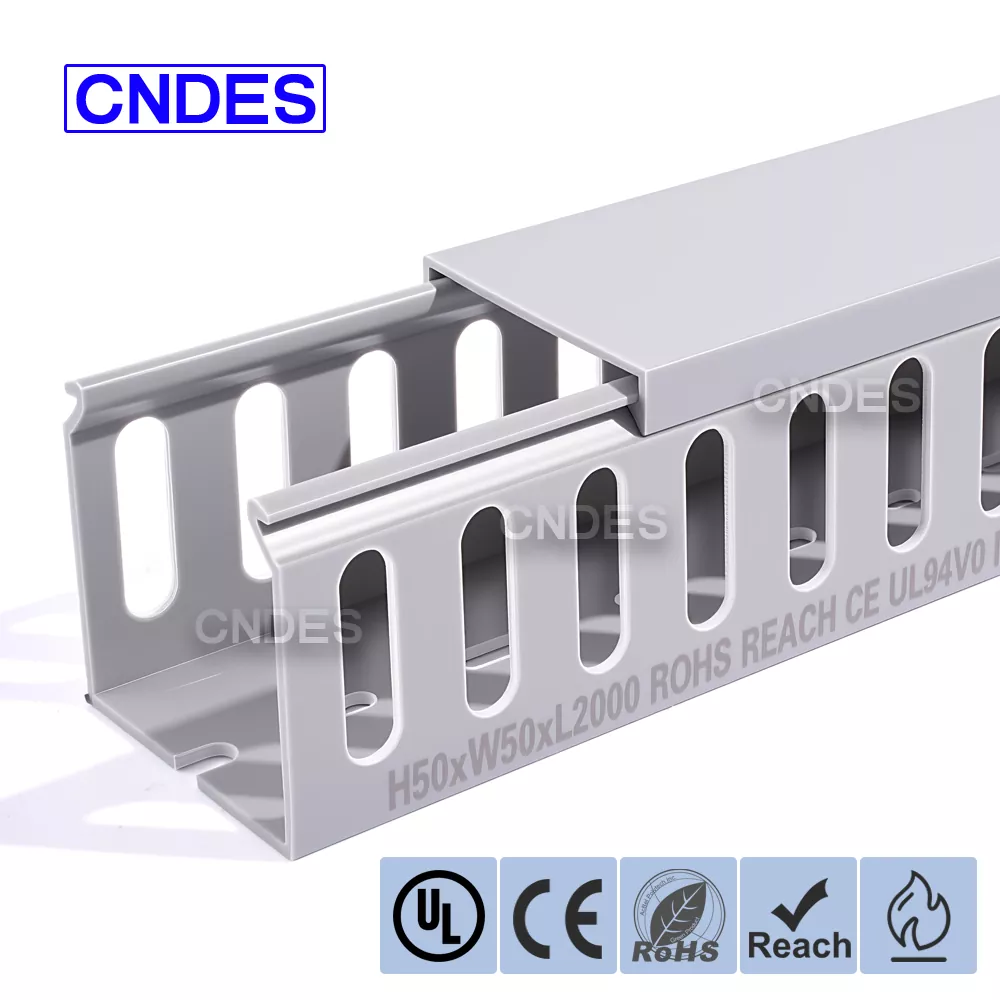

50×50 ПВЦ канал за ожичење прстију са прорезима

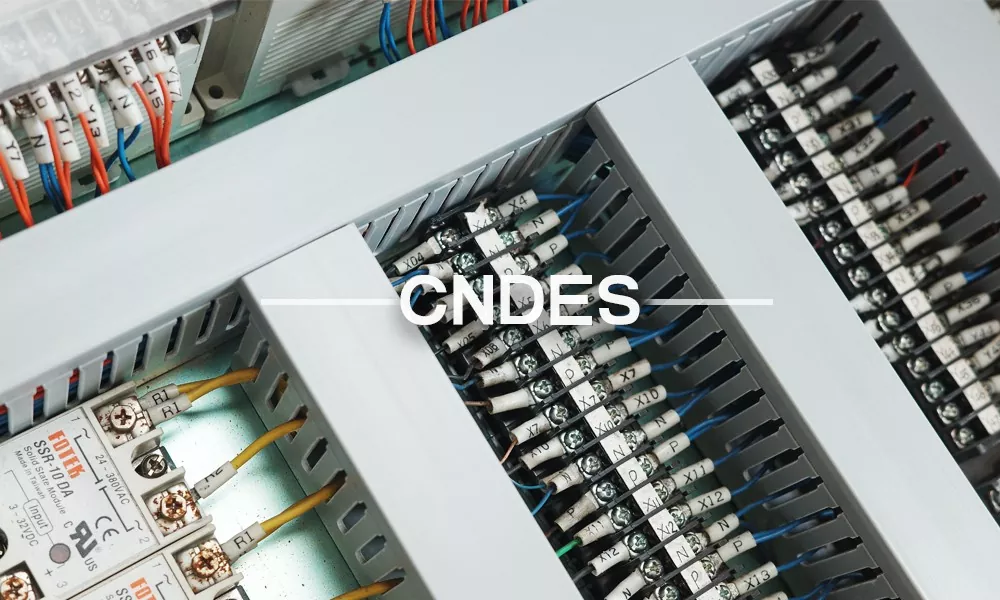

Прилагођени 50×50 ПВЦ канал за ожичење са прорезима је дизајниран за ефикасну организацију каблова у електричним панелима, ормарићима за аутоматизацију и индустријским контролним системима. Са избалансираним квадратним профилом и отвореним слотовима типа прстију, овај канал за ожичење омогућава брзо гранање каблова, чисто вођење и лако одржавање.

Произведен од стране ЦНДЕС, професионалног произвођача и добављача ПВЦ канала за ожичење у Кини, овај модел се широко користи у апликацијама које захтевају флексибилност, сигурност и дугорочну издржљивост.

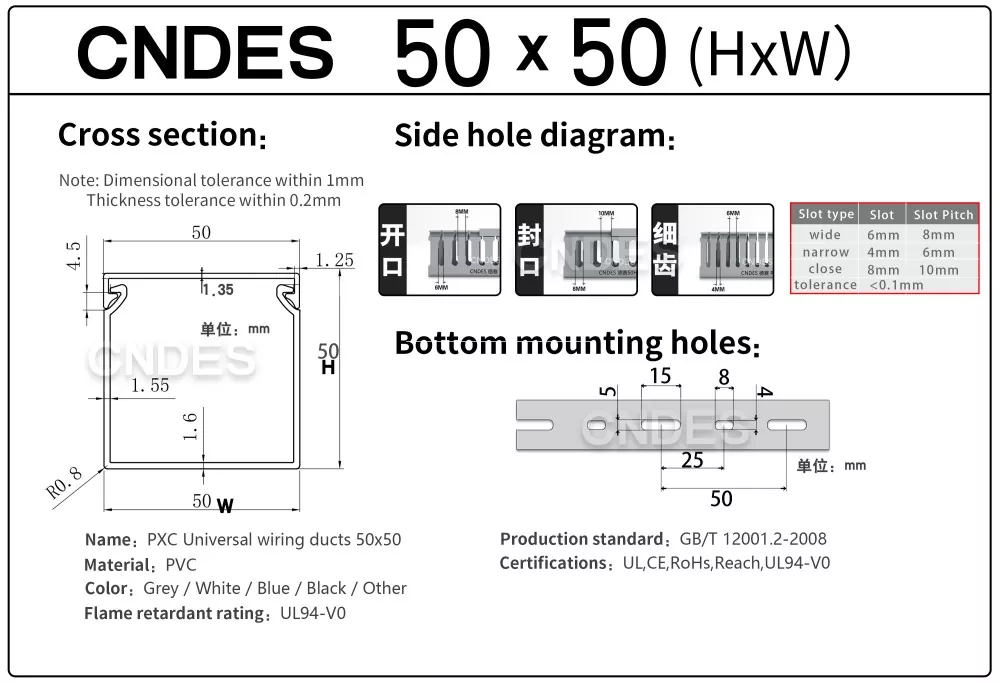

50*50-Документ о спецификацији

Упутство за употребу

1.Припрема пре уградње

Пре инсталације, изаберите одговарајућу величину цевовода и ширину прореза у складу са количином кабла, пречником кабла и окружењем за инсталацију, као што су расположиви простор и радна температура.

На пример, уски дизајн слотова типа прста погодан је за делове са високом густином компоненти, док шири прорези омогућавају лакше усмеравање већих снопова каблова.

Приликом постављања квалитетног ПВЦ канала за ожичење са прорезима 50×50, унапред испланирајте путању каблова и означите позиције за монтажу на зидовима или унутар електричних ормара. Избегавајте области са оштрим ивицама, прекомерним вибрацијама или високим температурама.

Користите мерну траку и маркер да бисте осигурали тачно позиционирање и глатко усмеравање.

Припремите неопходне алате, укључујући шрафцигер, електричну бушилицу (ако је потребно бушење), ниво и алате за сечење као што су тестера или наменски секач канала за ожичење.

2. Осигурање основне шине

Ако монтирате на зид или ормар, користите бушилицу за бушење рупа на означеним местима. Уметните експанзионе анкере или пластичне анкере. Уверите се да пречник рупе за бушење одговара величини анкера како бисте спречили нестабилност због превеликих рупа. Поравнајте основну шину канала за ожичење са прорезима од ПВЦ-а са тачкама за монтажу и затегните завртње помоћу одвијача да бисте осигурали да је шина сигурна и да се не клати. Дајте приоритет коришћењу претходно избушених рупа за монтажу. Ако су потребне додатне тачке причвршћивања, сами избушите рупе. Користите ниво да проверите хоризонтално поравнање основног канала, спречавајући потешкоће са накнадном уградњом поклопца или нагињањем кабла. Након подешавања, поново затегните завртње како бисте спречили померање.

3. Организација и уметање каблова

Пре него што убаците каблове, групишите их према функцији—као што су каблови за напајање, сигнални каблови или каблови за пренос података—и означите их ако је потребно. Проверите да ли је пречник кабла компатибилан са ширином прореза.

Нежно уметните каблове кроз бочне прорезе или крајње отворе ПВЦ канала за ожичење високих перформанси 50×50 са прорезима, избегавајући прекомерно повлачење које може оштетити изолацију кабла.

За веће каблове, „прсти“ појединачних утора се могу уклонити дуж унапред исечених линија или сећи помоћу алата за сечење како би се створили шири отвори.

Распоредите каблове у слојеве како бисте побољшали организацију и будуће одржавање. Уобичајена пракса је постављање каблова за напајање на дно и сигналних каблова на горњи слој како би се смањиле сметње.

4. Инсталација поклопца

Поравнајте покровну плочу са основним каналом, обезбеђујући да ивице поклопца у потпуности захвате штипаљке или клизне жлебове основног канала. За клизне поклопце, гурните их са једног краја; за типове са копчом, притисните док се не закључа у свом положају. Чврсто притисните поклопац да бисте га чврсто причврстили за основни канал. За канал за ожичење ПВЦ са прорезима, окрените поклопац у закључани положај. Проверите да ли је покривна плоча равна како бисте спречили локализовано подизање које би могло да дозволи улазак прашине. Проверите да ли је покривна плоча безбедна и да нема празнина како бисте спречили да прашина или страни предмети уђу у унутрашњост цеви. Ако је потребно појачано заптивање, нанесите заптивач на ивице покривне плоче (изаберите лепак компатибилан са ПВЦ-ом).

5. Руковање специјалним сценаријима

Приликом постављања на вертикалне површине, изаберите поклопце са неклизајућим дизајном (нпр. гумене јастучиће или типове ојачане копчом) како бисте спречили клизање. Периодично проверавајте вертикално постављени ПВЦ канал за ожичење са прорезима како бисте осигурали да поклопци остану сигурни од гравитационог отпуштања. У скученим просторима, исеците водове на одговарајућу дужину (користећи специјализоване алате за сечење за одржавање чистих ивица). Након сечења, проверите оштрину резне ивице. По потреби брусите брусним папиром да бисте спречили повреде кабла или оператера. Ако се температуре околине приближавају горњој температурној граници цевовода (нпр. 50°Ц или 85°Ц), изаберите модел отпоран на високе температуре или примените додатне мере за расипање топлоте. На пример, резервишите простор за вентилацију око цеви или инсталирајте вентилаторе за хлађење.

Тражите поузданог добављача или произвођача канала за ожичење 50×50 ПВЦ прстију у Кини?

Контактирајте ЦНДЕС данас да бисте добили узорке, техничке цртеже или директну фабричку понуду.
